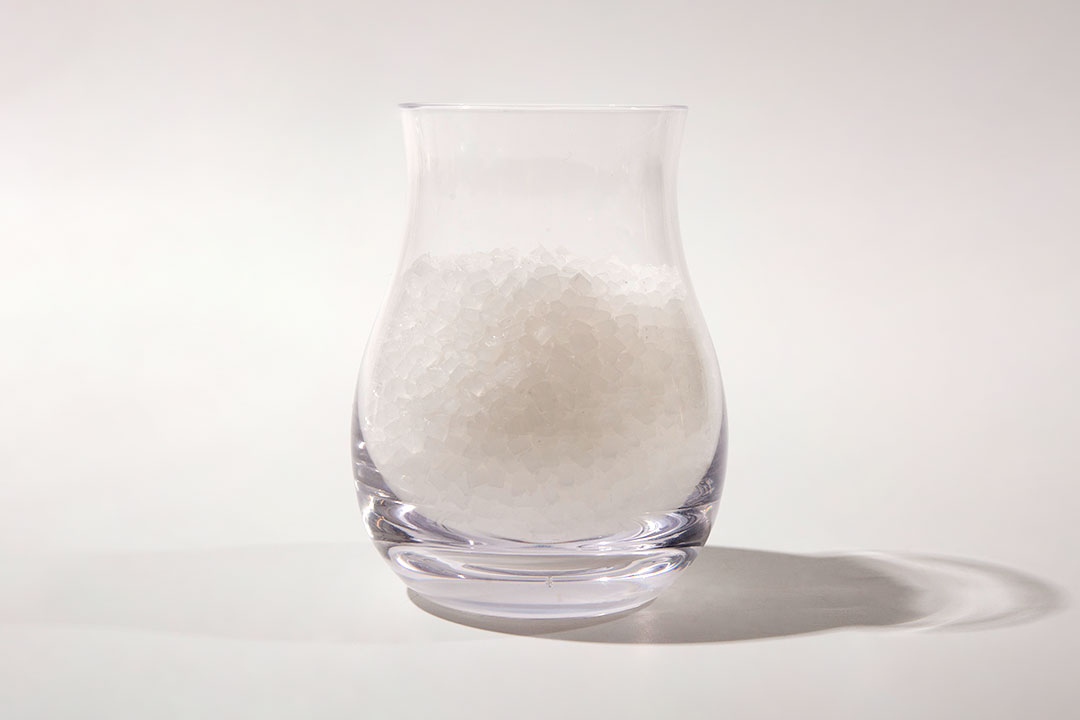

FEP是PTFE的改性材料，可以看做是PTFE分子鏈中的一部分氟原子被三氟甲基取代后形成的，HFP含量一般在16％~20%。HFP的引入使得FEP的結晶度、熔點、黏度相比PTFE均有所降低，同時又具有PTFE的大部分基本性質。
它的基本性能主要有以下幾個：
1.結晶度
FEP樹脂是一種結晶性高聚物，其結晶度低于PTFE。FEP結晶熔化點為580F，密度為是一種軟性塑料，其拉伸強度、耐磨性、抗蠕變性低于許多工程塑料。
當熔融的FEP樹脂緩慢冷卻到晶體熔點以下溫度時，結晶度較大，在50％~60％之間；當熔體以淬火方式迅速冷卻時，結晶度較小，在40％~50％之間。FEP樹脂為球晶結構，其結構會因樹脂的加工溫度、熱處理方式而存在一定的差異。
2.耐化學穩(wěn)定性
FEP樹脂的耐化學穩(wěn)定性與PTFE相似，除與高溫下的氟元素、熔融的堿金屬和三氟化氯等發(fā)生反應外，與其他化學藥品接觸時均不被腐蝕。
3.電性能
PTFE介電系數(shù)在很寬的溫度和頻率范圍（-80~200℃，50~1010Hz）內(nèi)基本保持不變；介質損耗角正切隨頻率的變化而變化，但受溫度影響變化不大；FEP介電強度很高，在200℃下熱老化后也不受影響。
4.熱穩(wěn)定性
FEP樹脂的耐熱性能低于聚四氟乙烯，可在-80~200℃的溫度范圍內(nèi)連續(xù)使用。在-200℃和260℃的極限情況下，也可以短時間使用。
5.力學性能
與PTFE相比，F(xiàn)EP硬度及抗拉強度略有提高，摩擦系數(shù)也略大。常溫下，F(xiàn)EP具有較好的耐蠕變性能，但當溫度高于100℃時，耐蠕變性能反而不及PTFE
說到這里還還不點贊收藏起來。
